h.300



Messages : 1957
Date d'inscription : 17/07/2011

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeVen 20 Jan - 12:46

Hagglund BV 206 - Page 2 Bvs-206-image10
Revenir en haut Aller en bas
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeSam 21 Jan - 8:11

Bonjour,
En effet, en réalité le moteur entraine les deux chassis chenillés . Sur le modèle que je réalise, non, tropt de difficultés pour réaliser un arbre articulé comme le réel . Le second chassie chenillé est donc une simple remorque. Par contre la fonction direction de l'attelage sera réalisée . L'ensemble des deux véhicules pourra prendre le forme d'un croissant .
Les pompiers de corse ont également un Hagglund 206
Bon week end
Revenir en haut Aller en bas
Titoune69

Titoune69

Messages : 1280
Date d'inscription : 26/09/2013
Age : 53
Localisation : Rhone

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeSam 21 Jan - 11:15

Pourquoi ne pas faire une transmission avec un différentiel pour la remorque...


Amusons nous, il n'y a pas d'âge pour se faire plaisir...

et ceux qui ne comprennent pas, Bah......Alors on ne perd rien!

Avec ce que je sais, on fait un livre...avec ce que je ne sais pas, une bibliothèque...(A.LAILLIER)


https://www.rc-scale-trial.net/t7967-nouveau-projet-berliet-t-100 clin
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeSam 21 Jan - 14:26

Ci joint photo de l'attelage réel, bon courage!Hagglund BV 206 - Page 2 929_vi10
Hagglund BV 206 - Page 2 Antarc10
Revenir en haut Aller en bas
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeSam 21 Jan - 14:34

Pour expliciter un peu le fonctionnement de l'attelageHagglund BV 206 - Page 2 Pivots10
Revenir en haut Aller en bas
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeDim 5 Fév - 17:11

Bonjour,
Aujourd'hui pose de l'attelage . Cette pièce fût plus longue à comprendre et à déterminer qu'à exécuter .
Elle est constituée de 5 épaisseur de CTP de 4mm, les chapes sont en CTP 1.5mm . les articulations sont réalisées par des tubes laiton de 5 mm dans lesquels passe une tige filetée de 4mm . Le mouvement de roulis est permis par un axe de 8mm tournant dans un pallier à bille solidaire du chassis de la remorque .

Photo 1 Débattement maxi dans les 3 plans des chassis
Photo 2 Pallier à bille
Revenir en haut Aller en bas
Invité
Invité
avatar


Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeDim 5 Fév - 17:16

Belle articulation, et surtout bien fait clin
Revenir en haut Aller en bas
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeLun 6 Fév - 8:46

Merci,
La prochaine étape sera la pose du servo, ici un 20 kg/cm. Il s'agit d'un modèle étanche, en effet pour diminuer les tringleries, il sera posé la tête en bas et dans l'eau . Je suis en attente de ce servo .
A bientôt
Revenir en haut Aller en bas
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeJeu 9 Fév - 9:31

Bonjour,

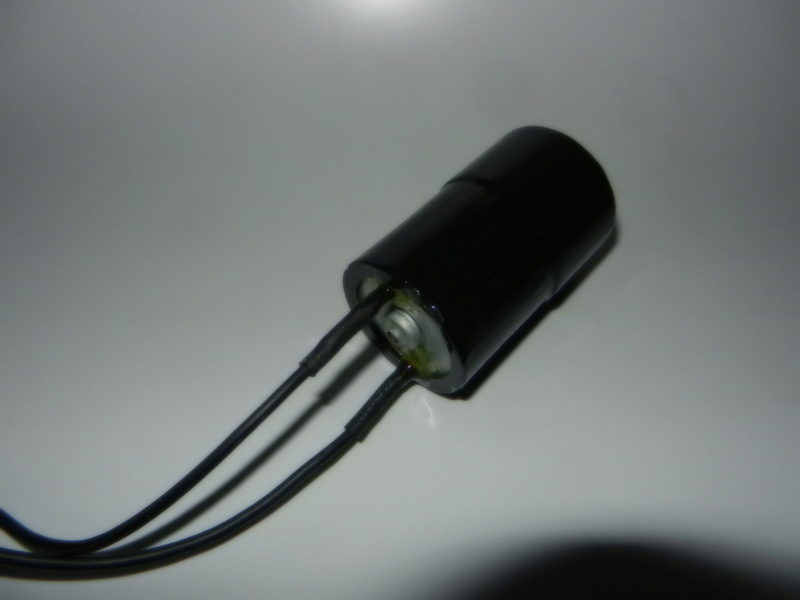

Aujourd'hui, pose des moteurs route sur le chassis . Ceux-ci sont revetus de la gaine thermo garantissant l'étanchéité, et de leurs manchons en résine sur les connections électriques .
A suivreHagglund BV 206 - Page 2 Dscn1721
Hagglund BV 206 - Page 2 Dscn1722
Revenir en haut Aller en bas
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeVen 10 Mar - 15:10

Bonjour,
Petit coup d'oeuil sur la décoration . Les décals sont faits maison, le lettrage provient de chez Callie Graffic (Albuquerque, Nouveau Mexique)Hagglund BV 206 - Page 2 Dscn1710
Hagglund BV 206 - Page 2 Dscn1711Hagglund BV 206 - Page 2 Dscn1710
Hagglund BV 206 - Page 2 Dscn1711
Revenir en haut Aller en bas
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeVen 10 Mar - 15:19

Montage des réservoirs de carburant.
Sur ce véhicule, le filtre à gasoil est apparent, ainsi que diverses vannes et tuyaux .
Ceux-ci sont de la gaine de cable de 0.75mm² dont le cuivre a été retiré .
Le filtre à gas-oil est un  fond de tube à prélévement, le dessus, un blister de médicament rempli de résine.
Les bouchons de réservoir sont des restes de conditionnement médicaux retravaillés avec fil de laiton et morceaux de pvc .
Hagglund BV 206 - Page 2 Dscn1712
Hagglund BV 206 - Page 2 Dscn1713
Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann

Messages : 19972
Date d'inscription : 02/06/2010
Age : 43
Localisation : Normandie/14

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeVen 10 Mar - 15:48

tu sais que tu peux mettre toutes les photos sur un seul message, suffit d'éditer le message clin


sinon beau taf clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeVen 10 Mar - 17:31

Merci pour le tuyau et le compliment, çà fait toujours plaisir.
Revenir en haut Aller en bas
h.300

h.300

Messages : 1957
Date d'inscription : 17/07/2011
Age : 56
Localisation : Bordeaux

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeVen 10 Mar - 21:37

toi tu es dans le domaine médical  glad

super taf clin


après l'hélico, avion,maintenant auto
mon fofo préféré : avant http://www.traxxas-vxl.fr/ maintenant : http://ambiance-rc-loisir.forumactif.org/portal
Hagglund BV 206 - Page 2 Signat10
pour vos consoles et iPhone : http://www.microchip33.fr
Revenir en haut Aller en bas
Daniel Colmar

Daniel Colmar

Messages : 33
Date d'inscription : 05/05/2016
Localisation : Alsace

Hagglund BV 206 - Page 2 Empty
MessageSujet: Re: Hagglund BV 206   Hagglund BV 206 - Page 2 I_icon_minitimeSam 11 Mar - 8:35

Non pas du tout, ma fille et mon gendre medecins
Revenir en haut Aller en bas
