 La barre Panhard

Aller en bas
AuteurMessage
Invité
Invité
avatar


La barre Panhard Empty
MessageSujet: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 13:51

Bonjour.

Voici les règles pour bien poser une barre Panhard sur l'essieu avant.
Montage avec le servo de direction sur le chassis.

Une barre panhard peut être monté avec le servo de direction sur le pont .
Mais un servo de direction sur le châssis devrait toujours être accompagné de la barre Panhard.


Une barre Panhard est un composant de la suspension d'une automobile qui fournit un guidage latéral de l'essieu rigide. Inventé à l'origine par la société automobile Panhard & Levassor .






Les règles a respecter pour un bon montage.
Un bon montage c'est des roues qui gardes leurs cap peut importe la position du pont.

Ceci est le montage idéal comme dans les livres.
Dans la réalité on est souvent obligé d'adapter certains dimensions ou positionnement avec plus ou moins d'influence sur la tenue de cap.



Les roues en ligne :
-La barre Panhard et la barre de direction doivent être de la même longueur. Le longueur est mesurer d'axe de rotule a axe de rotules. Peut importe la forme de la barre.

-Elles doivent avoir le même angle. Angle mesurer en alignant les rotules. Peut importe la forme de la barre.

-Elles doivent être fixé a la même hauteur du sol ou du moins le plus près possible.

-Elles doivent être fixé a la même distance de la roues (vers la gauche ou la droite.
En gros il faut que vu de face les deux barres soit l'une derrière l'autre.

C'est donc la barre de direction qui détermine la position et la longueur de la barre Panhard

La barre Panhard Panhard_face

La barre Panhard Panhard_dos







Quelques exemples de barre sur pont Axial :

le montage de mon Ford 1/7 . Les barre ne correspondent pas complétement a la decription.
Car la barre Panhard n'est pas monter dans le même axe que la barre de direction.

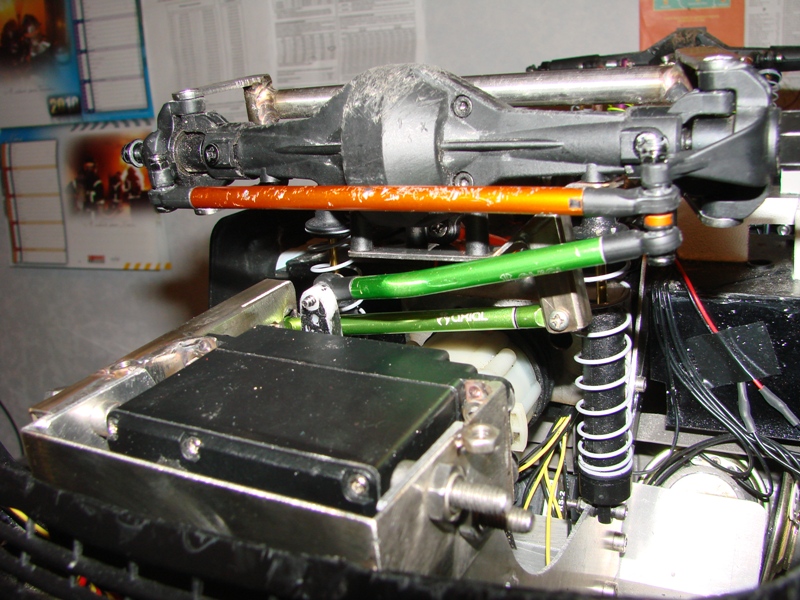

La barre Panhard 185
La barre Panhard 186




kit CMS. La aussi la barre Panhard n'est pas monter dans le même axe que la barre de direction.
La barre Panhard SCX%20CMS%20Installed3




Smile Nicolas


Dernière édition par Nicolas le Banni le Lun 4 Jan - 7:56, édité 5 fois
Revenir en haut Aller en bas
VINCEREEF

VINCEREEF

Messages : 311
Date d'inscription : 05/06/2010

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 13:58

Sympa ce post, et as tu vérifier si le kit CMS pour SCX10 était bon, car je le trouve interressant cool
Revenir en haut Aller en bas
Invité
Invité
avatar


La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 15:19

@VINCEREEF a écrit:
Sympa ce post, et as tu vérifier si le kit CMS pour SCX10 était bon, car je le trouve interressant cool
C'est bien ce kit :
La barre Panhard SCX%20CMS%20Installed3

Les entre-axes de rotules sont de même longueur mais pas positionner a la même distance de la roues.
Il aurait fallu que la barre soit plus près de la roues sur le pont.
Elle est aussi un peu haute a mon avis.

Mais ça reste assez près de la position idéal. Les effets parasites seront faibles.
Enfin je pense car mon pst c'est la théorie pur et dur.
Revenir en haut Aller en bas
VINCEREEF

VINCEREEF

Messages : 311
Date d'inscription : 05/06/2010

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 15:52

Ce kit est sympa pour faire un beau scale, et facilement réalisable clin
Ta théorie a l'air plutôt bien !!!
Revenir en haut Aller en bas
egrepin

egrepin

Messages : 28
Date d'inscription : 20/11/2010
Age : 49
Localisation : suisse

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 16:54

Bonjour,
excuser peut être ma naiveter, mais je ne comprend pas lutilité de cette barre pantard,c'est une doublon de la barre de direction ?
quel qu'un peux m'expliquer ?
Revenir en haut Aller en bas
VINCEREEF

VINCEREEF

Messages : 311
Date d'inscription : 05/06/2010

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 18:42

@egrepin a écrit:
Bonjour,
excuser peut être ma naiveter, mais je ne comprend pas lutilité de cette barre pantard,c'est une doublon de la barre de direction ?
quel qu'un peux m'expliquer ?
Pour ce qui est de la thèorie Nicolas sera expliquer ça comme un chef, mais pour mon avis perso en RC scale, c'est plus pour l'aspect scale:
- plus de servo de direction visible sur le pont
- 3 liens seulement partent vers le chassis, le 4ème devenant la barre panhard.
Elle offre un réalisme et une technique diverses recherché par certains scaleux.

Un peu comme moi, qui suis adepte des lames de suspension pour mes scales, chacun ces goûts :cheers:
Revenir en haut Aller en bas
bourrin des bois
Donateurs
bourrin des bois

Messages : 1892
Date d'inscription : 11/10/2010
Age : 50
Localisation : haute ariege en montagne AUZAT

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 19:37

merci a toi nicolas pour se post :cheers: :twisted:


pingouins dans les champs hiver méchantl
@+LAURENT        La barre Panhard 4023198
Revenir en haut Aller en bas
Invité
Invité
avatar


La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 20:56

@egrepin a écrit:
Bonjour,
excuser peut être ma naiveter, mais je ne comprend pas lutilité de cette barre pantard,c'est une doublon de la barre de direction ?
quel qu'un peux m'expliquer ?

Sur un crawler (par ex. un AX10) tu as deux liens bas et deux haut en forme de triangle qui te guide latéralement le pont.

Sur un scale on privilégie le réalisme donc en mettant le servo sur le châssis a l'endroit du boitier de direction sur les vrais 4x4.
Et donc pour éviter que lorsque le pont bouge ça influ sur la direction il faut changer le guidage du pont.
C'est donc là que l'on enlève le triangle pour mettre une simple barre et pour tenir en latéral le pont c'est la fameuse barre Panhard qui fait le boulot :

Les trois liens en orange et la barre Panhard en vert.

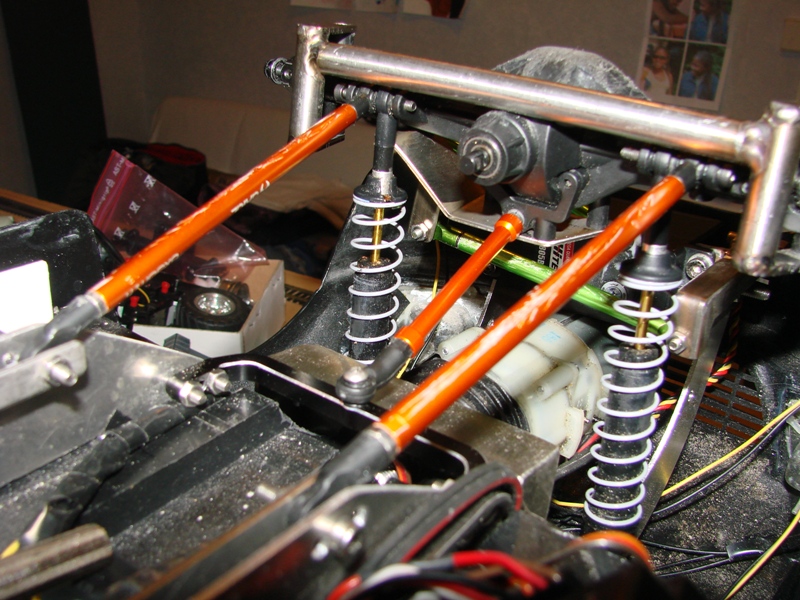

La barre Panhard 186

Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann

Messages : 19972
Date d'inscription : 02/06/2010
Age : 43
Localisation : Normandie/14

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 23 Jan - 21:35

@egrepin a écrit:
Bonjour,
excuser peut être ma naiveter, mais je ne comprend pas lutilité de cette barre pantard,c'est une doublon de la barre de direction ?
quel qu'un peux m'expliquer ?

salut, tu peux lire la charte et te présenter comme tout le monde ici clin

merci clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
egrepin

egrepin

Messages : 28
Date d'inscription : 20/11/2010
Age : 49
Localisation : suisse

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeMar 25 Jan - 17:25

Oups oui désolé je part me présenter de suite. Embarassed
Et merci Nicolas c'est plus clair maintenant
Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann

Messages : 19972
Date d'inscription : 02/06/2010
Age : 43
Localisation : Normandie/14

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeMar 25 Jan - 17:27

@egrepin a écrit:
Oups oui désolé je part me présenter de suite. Embarassed
Et merci Nicolas c'est plus clair maintenant
clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Invité
Invité
avatar


La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeSam 26 Mar - 13:50

@egrepin a écrit:

Et merci Nicolas c'est plus clair maintenant
C'est fait pour ça un forum.


Dernière édition par Nicolas le Banni le Dim 27 Mar - 16:23, édité 1 fois
Revenir en haut Aller en bas
Dédé
Donateurs
Dédé

Messages : 7803
Date d'inscription : 20/02/2011
Age : 54
Localisation : GUJAN-MESTRAS (33)

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeSam 26 Mar - 13:55

très bien fait se post, merci clin


Risa 10 30 et 31 Mai 2020
youtube La barre Panhard Rats_s10
Toutes les fautes de frappe, d'orthographe, de grammaire et de syntaxe ci-dessus, sont la propriété intellectuelle de l'auteur. Elles peuvent être reproduites ou même corrigées sans son accord préalable.
STAR33       Scale Trial Auto Région 33
Revenir en haut Aller en bas
casull

casull

Messages : 100
Date d'inscription : 18/07/2011
Age : 39
Localisation : dijon

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 12 Mai - 21:01

Salut avec ce systeme il y a un deplacement lateral du pont non?
Revenir en haut Aller en bas
Dédé
Donateurs
Dédé

Messages : 7803
Date d'inscription : 20/02/2011
Age : 54
Localisation : GUJAN-MESTRAS (33)

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 12 Mai - 21:20

Un p'tit p'tit pneu Very Happy

c'est inévitable, tu tourne au tours de l'axe du support sur le chassie
donc plus la barre est longue, et moins le pont se décalera
mais en scale, ça joue que sur quelque millimètres clin


Revenir en haut Aller en bas
joe 2b

joe 2b

Messages : 58
Date d'inscription : 01/08/2012
Age : 22
Localisation : Bastia, en Corse

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeSam 25 Jan - 23:27

Salut,
je voudrais montée ce kit panhard sur mon scx10 qu'en pensez-vous?
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=350585689962&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649#ht_3359wt_1161

que dois-je modifié sur mon châssis? je sais que je dois enlever un lien supp mais lequel?


@+


"on ne naît pas vainqueur, on le devient"
"l'important c'est pas combien de fois on chute, mais combien de fois on se relève"
Revenir en haut Aller en bas
https://www.facebook.com/hyacinthe.vincentibrandizi
Soyann
Menbre du staf/webmaster
Soyann

Messages : 19972
Date d'inscription : 02/06/2010
Age : 43
Localisation : Normandie/14

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 26 Jan - 12:26

@joe 2b a écrit:
Salut,
je voudrais montée ce kit panhard sur mon scx10 qu'en pensez-vous?
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=350585689962&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649#ht_3359wt_1161

que dois-je modifié sur mon châssis? je sais que je dois enlever un lien supp mais lequel?


@+

tu n'as pas une grosse modif à faire, à part le liens supérieur qu'il faut effectivement enlever, après le droit ou le gauche... à voir au montage Very Happy clin

mais dit donc c'est du costaud ! Very Happy
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Invité
Invité
avatar


La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 26 Jan - 14:03

Tu doit effectivement enlever un liens.
Ce qui serais l'idéal aussi c'est que le lien qui reste sois le plus parallèle au châssis.
Après que tu le mette a droite , a gauche ou au centre, ça n'a peut d'importance. il ne sert qu'a éviter la rotation du pont sur lui même.

 clin
Revenir en haut Aller en bas
joe 2b

joe 2b

Messages : 58
Date d'inscription : 01/08/2012
Age : 22
Localisation : Bastia, en Corse

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 26 Jan - 14:15

ok, merci.
par contre est-ce grave que la barre de direction et la barre panhard ne sont pas de la même longueur?


"on ne naît pas vainqueur, on le devient"
"l'important c'est pas combien de fois on chute, mais combien de fois on se relève"
Revenir en haut Aller en bas
https://www.facebook.com/hyacinthe.vincentibrandizi
Invité
Invité
avatar


La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 26 Jan - 14:39

@joe 2b a écrit:
ok, merci.
par contre est-ce grave que la barre de direction et la barre panhard ne sont pas de la même longueur?
Rien n'est grave mais ça a une incidence.
Tu risque de changer de cap entre compression et décompression.
Revenir en haut Aller en bas
joe 2b

joe 2b

Messages : 58
Date d'inscription : 01/08/2012
Age : 22
Localisation : Bastia, en Corse

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 26 Jan - 16:29

est-ce que sa peut être un changement important ou négligeable?


"on ne naît pas vainqueur, on le devient"
"l'important c'est pas combien de fois on chute, mais combien de fois on se relève"
Revenir en haut Aller en bas
https://www.facebook.com/hyacinthe.vincentibrandizi
Invité
Invité
avatar


La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 26 Jan - 17:08

@joe 2b a écrit:
est-ce que sa peut être un changement important ou négligeable?
Ya que toi qui peut savoir.
Plus les deux barres seront différente, plus tu aura du décalage.
Revenir en haut Aller en bas
joe 2b

joe 2b

Messages : 58
Date d'inscription : 01/08/2012
Age : 22
Localisation : Bastia, en Corse

La barre Panhard Empty
MessageSujet: Re: La barre Panhard   La barre Panhard I_icon_minitimeDim 26 Jan - 17:32

ok merci  clin
