 [Axial SCX 10] Le ZIL135 de totof1965

Aller en bas
Aller à la page : 1, 2, 3, 4  Suivant
AuteurMessage
Totof1965
Donateurs
Totof1965

Messages : 1961
Date d'inscription : 07/07/2011
Age : 54
Localisation : Blain 44

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 16:39

Voila mon nouveau projet :
Comme il y a pas mal de multi essieux, j'ai décidé de m'en faire un pour le RISA

Le modèle :

Je joue pas mal à Rigs of rods et dans ce jeu il y a un engin qui me plait particulièrement : Le ZIL135

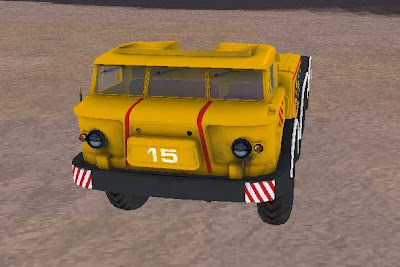

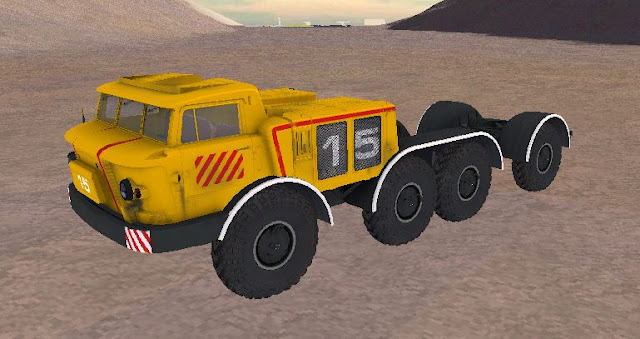

voila quelques copies d'écran du jeu :

[Axial SCX 10] Le ZIL135 de totof1965 01

[Axial SCX 10] Le ZIL135 de totof1965 2

[Axial SCX 10] Le ZIL135 de totof1965 3

J'aime bien la bouille de cet engin, c'est un 8 roues motrices, les essieux avant et arriere sont directeurs et les deux essieux du milieu sont fixes, ce qui fait qu'il est très amusant à conduire, il tourne autour de son centre. Et surtout il tient en équilibre lorsqu'il est sur une crête :

[Axial SCX 10] Le ZIL135 de totof1965 4

Dans le jeu c'est mon véhicule préféré, donc je me suis dit qu'il serait sympa de m'en fabriquer un au 1/10.

Après avoir cherché des infos sur le net, j'ai du me rendre à l'évidence : il n'y a pas beaucoup de documents sur cet engin, j'ai juste trouvé quelques dessins ou photos :

[Axial SCX 10] Le ZIL135 de totof1965 Zil135l-1

[Axial SCX 10] Le ZIL135 de totof1965 Zil-135-b-01

Donc, grosse réflexion et c'est parti, je me lance....

Comme je n'ai pas de grosses capacités en soudure etc, il a fallu que je trouve un moyen simple de fabriquer la partie mecanique, et la, gling, super idée : En fait si je met deux scx 10 reliés par l'arriere j'ai deja une bonne base....

c'est parti pour quelques heures sous sketchup :

On prends un scx10 :

[Axial SCX 10] Le ZIL135 de totof1965 Scx10-1

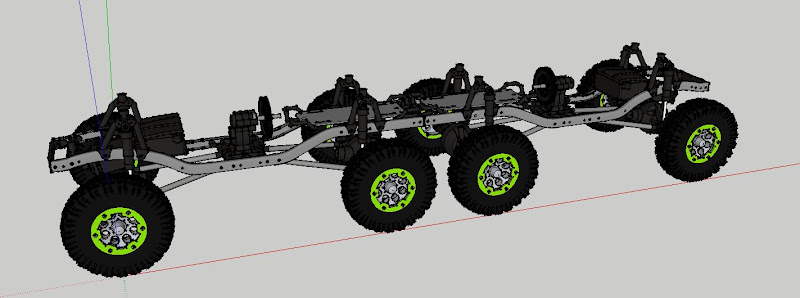

et on en colle un deuxième derrière :

[Axial SCX 10] Le ZIL135 de totof1965 Scx10-2

Et la ça commence a ressembler au ZIL, reste à réduire l'empattement et raccourcir un châssis pour être à l’échelle :

[Axial SCX 10] Le ZIL135 de totof1965 Chassis%2520ok

des roues en 140 et on élargit la voie :

[Axial SCX 10] Le ZIL135 de totof1965 Chassis%2520roues%2520ok

Voila, j'ai mon châssis, maintenant il va falloir s'attaquer a la carrosserie ......

A suivre. vous en pensez quoi ?
Revenir en haut Aller en bas
Eric49
Donateurs
Eric49

Messages : 8504
Date d'inscription : 05/06/2010
Age : 48
Localisation : va savoir quand tu sais pas

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 16:42

j'en pense que du bien clin

fonce ma poule, sinon c'est moi qui me le fait celui là Very Happy
Revenir en haut Aller en bas
SAEZ Cédric
Donateurs
SAEZ Cédric

Messages : 3588
Date d'inscription : 19/10/2011
Age : 32
Localisation : MARSILLARGUES

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 16:43


RRAAAAA le totof quoi.........................

IL nous fait un truc de fou , et en plus en image 3D............... Very Happy


Allez , mais nous des vrais photos maintenant......... Very Happy
Revenir en haut Aller en bas
Totof1965
Donateurs
Totof1965

Messages : 1961
Date d'inscription : 07/07/2011
Age : 54
Localisation : Blain 44

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 17:15

J'ai déja attaqué le chassis mais pas pensé a faire des photos

En attendant pour passer les ponts en 4 liens je me suis fabriqué des supports :

modele en CAO :

[Axial SCX 10] Le ZIL135 de totof1965 Support%25204%2520liens

on decoupe 4 petites plaques en alu avec les trous qui vont bien :

[Axial SCX 10] Le ZIL135 de totof1965 IMG_3153

[Axial SCX 10] Le ZIL135 de totof1965 IMG_3155

On meule le tout :

[Axial SCX 10] Le ZIL135 de totof1965 IMG_3156

[Axial SCX 10] Le ZIL135 de totof1965 IMG_3157

Reste plus qu'a faire les liens et à monter tout ca ....
Revenir en haut Aller en bas
Invité
Invité
avatar


[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 18:19

Vu que tu nous dévoile le monstre, tu n'a plus le choix.
Il faut qu'il sois prèt pour le RISA.


Et les autres photos elles sont où ?
clin
Revenir en haut Aller en bas
scandenfreud
Donateurs
scandenfreud

Messages : 2948
Date d'inscription : 12/01/2011
Age : 45
Localisation : Charente Maritime

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 19:32

Superbe projet [Axial SCX 10] Le ZIL135 de totof1965 204658759
Revenir en haut Aller en bas
Eric49
Donateurs
Eric49

Messages : 8504
Date d'inscription : 05/06/2010
Age : 48
Localisation : va savoir quand tu sais pas

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 19:54

dommage que mon 8x8 ne soit pas de la partie cette année

mais ce n'est que partie remise, il aura bien l'occasion de croiser le tient Very Happy
Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann

Messages : 19926
Date d'inscription : 02/06/2010
Age : 42
Localisation : Normandie/14

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 21:39

cool clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Eric49
Donateurs
Eric49

Messages : 8504
Date d'inscription : 05/06/2010
Age : 48
Localisation : va savoir quand tu sais pas

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 21:50

t'as des infos sur la cinématique de la transmission ???

par contre, je suis moins sur de l'équilibre naturel de l'engin sur les deux essieux centraux, le poids de la cabine et de la motorisation doit favoriser le basculement du châssis sur les deux essieux avants (je parle du modèle 1/1 clin )
Revenir en haut Aller en bas
Totof1965
Donateurs
Totof1965

Messages : 1961
Date d'inscription : 07/07/2011
Age : 54
Localisation : Blain 44

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 22:19

La transmission est a l'image du reste, assez space un moteur de chaque côté.

[Axial SCX 10] Le ZIL135 de totof1965 Zil-135-b-02

C'est vraiment un engin fun

Niveau equilibre, j'ai mis des illustrations du châssis nu, à la base c'est un lance missile donc il est mieux équilibré, voici quelques configurations :

[Axial SCX 10] Le ZIL135 de totof1965 7264959136_99e7db68de_o

Pour ma part il sera en version civile :


[Axial SCX 10] Le ZIL135 de totof1965 Zil-135lm-03

Et il aura deux moteurs aussi mais un pour l'avant et un pour l'arrière.

Si ça t'intéresse je te montrerais des scans du livret d'entretient qu'un collectionneur russe m'a dégoté.
Revenir en haut Aller en bas
scorpio
Donateurs
scorpio

Messages : 3591
Date d'inscription : 18/03/2011
Age : 48
Localisation : jura 39

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 23:46

bwahahou je m abonne
Revenir en haut Aller en bas
http://scalemodelisme.wix.com/scale-modelisme
Invité
Invité
avatar


[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 23:49

Un engin de fou qui roule bien en plus.

Avec un rayon de braquage plus court qu'un scx10 il y a des scaleux qui vont pleurer.
bmuhuha



Vu sa conception je crois qu'il va faire des petit sur le forum.
Juste deux châssis complet de scx10 relier et la mécanique est quasi-finie.

Beaucoup plus simple qu'un 8X8 normal.
clin

Revenir en haut Aller en bas
Eric49
Donateurs
Eric49

Messages : 8504
Date d'inscription : 05/06/2010
Age : 48
Localisation : va savoir quand tu sais pas

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeLun 15 Avr - 23:56

moi il me bote bien en tout cas, surtout par la mécanique de l'original, et la possibilité d'utiliser des ponts Axial Very Happy
Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann

Messages : 19926
Date d'inscription : 02/06/2010
Age : 42
Localisation : Normandie/14

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeMar 16 Avr - 0:04

Nicolas le Banni a écrit:



Vu sa conception je crois qu'il va faire des petit sur le forum.
Juste deux châssis complet de scx10 relier et la mécanique est quasi-finie.

Beaucoup plus simple qu'un 8X8 normal.
[Axial SCX 10] Le ZIL135 de totof1965 1071211947

oui, l'idée est très bonne clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Invité
Invité
avatar


[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeMar 16 Avr - 13:39

Ca manque de news ici ? clin
Revenir en haut Aller en bas
Dédé
Donateurs
Dédé

Messages : 7786
Date d'inscription : 20/02/2011
Age : 53
Localisation : GUJAN-MESTRAS (33)

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeMar 16 Avr - 23:07

On veux des tofs mon Totof clin
Revenir en haut Aller en bas
off-road
Membre du staf
off-road

Messages : 4394
Date d'inscription : 05/06/2010
Localisation : nulle part

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeMer 17 Avr - 0:06

on a planché aujourd'hui sur le moyen de ridifier le chassis, l'idée est maintenant trouvée, il faut que Totof redémonte tout pour faire cette modif qui aura un autre avantage esthétique...
Revenir en haut Aller en bas
Invité
Invité
avatar


[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeMer 17 Avr - 9:21

@off-road a écrit:
on a planché aujourd'hui sur le moyen de ridifier le chassis, l'idée est maintenant trouvée, il faut que Totof redémonte tout pour faire cette modif qui aura un autre avantage esthétique...

Je croyais que totof voulais garder du flex ?
De toute façon c'est la benne qui rigidifiera l'ensemble.
Sur mon Zis si tu enlève la benne le châssis a de la torsion.


clin
Revenir en haut Aller en bas
Totof1965
Donateurs
Totof1965

Messages : 1961
Date d'inscription : 07/07/2011
Age : 54
Localisation : Blain 44

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeMer 17 Avr - 10:56

oui mais la ca tord vraiment beaucoup

je vais faire des photos de l'etat actuel de la bete pour vous monter
Revenir en haut Aller en bas
SAEZ Cédric
Donateurs
SAEZ Cédric

Messages : 3588
Date d'inscription : 19/10/2011
Age : 32
Localisation : MARSILLARGUES

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeMer 17 Avr - 11:36



Des photos ,des photos, des photos............. Very Happy
Revenir en haut Aller en bas
Eric49
Donateurs
Eric49

Messages : 8504
Date d'inscription : 05/06/2010
Age : 48
Localisation : va savoir quand tu sais pas

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeMer 17 Avr - 12:19

@SAEZ Cédric a écrit:


Des photos ,des photos, des photos............. Very Happy

t'es encore là toi ?? Very Happy
Revenir en haut Aller en bas
Totof1965
Donateurs
Totof1965

Messages : 1961
Date d'inscription : 07/07/2011
Age : 54
Localisation : Blain 44

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeVen 19 Avr - 20:30

Voila les photos de la bete :

[Axial SCX 10] Le ZIL135 de totof1965 IMG_3324

J'ai du couper un des deux chassis de 2.8cm pour que l'espace entre les deux roues du milieu soit à l'echelle :

[Axial SCX 10] Le ZIL135 de totof1965 IMG_3327

Ca fait un gros truc une fois les deux chassis assembles :

[Axial SCX 10] Le ZIL135 de totof1965 IMG_3325
Revenir en haut Aller en bas
tchoupy57
---------------------
---------------------
tchoupy57

Messages : 7791
Date d'inscription : 20/08/2010
Age : 38
Localisation : Petite-Rosselle 57/spicheren maintenant

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeVen 19 Avr - 20:46

effectivement ca va faire un gros bebe[Axial SCX 10] Le ZIL135 de totof1965 2010856861
Revenir en haut Aller en bas
quatrelle53
Partenaires pro. du forum
quatrelle53

Messages : 1319
Date d'inscription : 21/09/2011
Age : 29
Localisation : cholet

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeVen 19 Avr - 21:12

cool tu a commencé la carro?
Revenir en haut Aller en bas
http://www.littlecaraddict.fr/
Totof1965
Donateurs
Totof1965

Messages : 1961
Date d'inscription : 07/07/2011
Age : 54
Localisation : Blain 44

[Axial SCX 10] Le ZIL135 de totof1965 Empty
MessageSujet: Re: [Axial SCX 10] Le ZIL135 de totof1965   [Axial SCX 10] Le ZIL135 de totof1965 I_icon_minitimeVen 19 Avr - 21:47

La carro est juste esquissée pour l'instant je fini le châssis.
Revenir en haut Aller en bas

[Axial SCX 10] Le ZIL135 de totof1965
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» new scale de axial
» [News] Axial sort le Dingo en Kit améliorer.
» AXIAL scx10
» [ AX10 Axial ] projet extreme mud
» [ AX10 Axial ] scorpio

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
RC Scale Trial, LE FORUM SCALE ! :: SCALES MULTI-ESSIEUX, ENGINS à CHENILLES, ENGINS DE CHANTIER, ENGINS AGRICOLES :: Multi-essieux-
Sauter vers:
